Vấn đề thiết kế cốt thép sử dụng Robot analysis professional

Wow! quay trở lại sau thời gian dài cho việc làm đồ án tốt nghiệp và thời gian sau Tết, hnay chúng ta sẽ tìm hiểu về việc làm sao để có thể sử dụng RSAP trong việc tính toán thiết kế cốt thép.
Ở đây tôi sử dụng mô hình ví dụ : (đồ án mẫu BTCT 2- Khung bê tông cốt thép của PGS-TS. Lê Bá Huế )
- Cài đặt các thông số Job prefrences:
+ Fores:



+ Material: (Russian- B15)

+  Databases: Reinforcement bar : SNIP 2

+ Design codes :

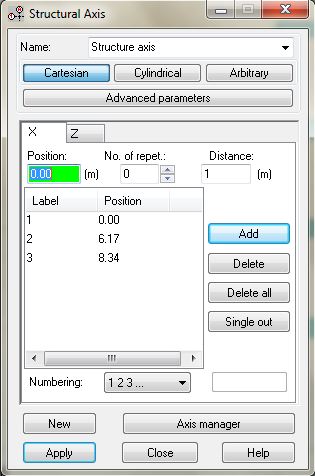

- Structure axis:

- Tiết diện và mô hình kết cấu:

- Định nghĩa các trường hợp tải: (Load/ load types)

- Định nghĩa các trường hợp tổ hợp tải trọng : (Load/ Manual combinations)

- Gán tải trọng tác dụng lên kết cấu:
+ TT:

+ HT1

+HT2

+GT

+GP

- Làm sao để khai báo hệ số trọng lượng bản thân (sefl weight = 1,1 - mặc định của chương trình là 1) ?
Load/ Load table . Sửa hệ số factor = 1,10

- Cùng xem và kiểm tra kết quả tính toán ( xét với trường hợp TT )
+ ở phần tử dầm -20

+ Phần tử cột 1

Các bạn có thể xem kết quả tính toán sử dụng Sap2000 trong Hướng dẫn đồ án - khung BTCT .
( Có thời gian chúng ta sẽ mô hình lại trong Sap2000 để kiểm tra lại các kq tính toán ở đây)
- Cùng xem tổ hợp bao trong ROBOT

( Các bạn có thể xem kq tổ hợp nội lực trong đồ án BT2 - Khung BTCT- PGS.TS. Lê Bá Huế  để kiểm tra và so sánh với kq ở đây)
OK- Giờ chuyển sang tiến trình thiết kế cốt thép cho dầm và cột trong mô hình trên và so sánh với kq tính toán trong đồ án mẫu.
B1: Gán thông số thiết kế cho các phần tử dầm cột trong mô hình
+ Design/ Required reiforcement of beam/column options/ Calculation paramater và gán các thông số thiết kế cho dầm cột

B2: Cùng xem diện tích cốt thép yêu cầu trong các phần tử dầm , cột trong mô hình trên
 + Chọn phần tử dầm 20 tầng 1-tiết diện 22x60 (h.v) Design/ Provided reiforcement of  RC elements/ Design beam/ Chọn Manual combinations .

+ Thiết lập các thông số ở Calculations options & Reinforcement partern phù hợp với TCVN (ở đây chúng ta sử dụng TC SNIP của Nga gần giống với TCVN để thiết kế cốt thép-cùng kiểm tra KQ)

KQ tính toán cốt thép yêu cầu trong phần tử dầm 20 :

So sánh kết quả bằng việc tính tay gối phải Mr = -136,59 KN được As=10.07 cm2
- Chọn phần tử cột 3 tầng 1 (h.v)

Cùng kiểm tra kết quả tính thép của cột số 3: (thực hiện tương tự dầm 20)
- Cài đặt thông số Bucking

- Tính toán và xem xét các kết quả
+ Kết quả tổ hợp tải trọng trên cột 3 :

+ Cùng xem hình vẽ về biểu đồ tương tác tính toán cột

Xem hình ảnh tính toán cốt thép cung cấp trong cột

Kết quả tính toán cột 3 file Word có thể xem ở đây : http://www.mediafire.com/?h3nrevz0rpddzn2
File  robot các bạn có thể load ở đây : http://www.mediafire.com/?ue50v23ut5bbd1h
....
Khi nào có thời gian sẽ viết tiếp về chỗ nào còn thiếu ở bài
Thanks đã đọc những gì mình viết
